半掛車牽引連接裝置是汽車列車的重要組成部分。它把牽引車和掛車機械地連接起來，傳遞并承受兩者之間的連接力和其他作用力，并使掛車實現轉向。商用汽車列車的運輸特點要求牽引連接裝置具有完全的互換性。由于汽車列車的牽引連接裝置差不多都以標準化和系列化，因此汽車列車牽引連接設計的任務，就是根據列車的類型、總質量和使用條件等，根據制造企業提供的部件系列的型號和承載能力以及價格等其他因素進行選擇和使用。
半掛汽車列車牽引聯接裝置的基本形式是牽引座—牽引銷的組合。牽引銷安裝在半掛車車架前部的牽引板上，牽引座安裝在牽引車車架上，并有分離—聯接機構和鎖緊機構，以保證牽引座與牽引銷的可靠聯接或分離。
根據GB/T4606和GB/T4607的規定，最大總質量小于或等于50t的半掛車鞍座應該選擇直徑為50.8mm的50號牽引銷；最大總質量大于或等于50t，小于或等于100t的半掛車鞍座應該選擇直徑為89mm的90號牽引銷。

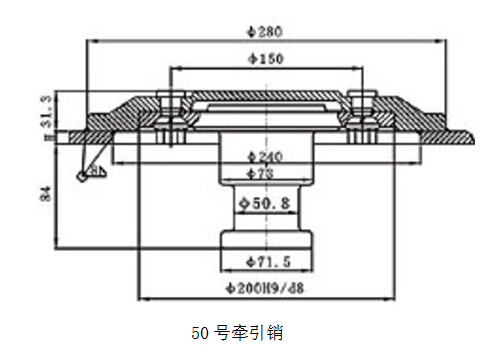

半掛車車總質量為40t，根據選擇標準選用的牽引銷類型為50號牽引銷，其結構尺寸如上圖所示。
