半掛車和牽引車的聯接
發布時間：2018-10-18 10:14:11

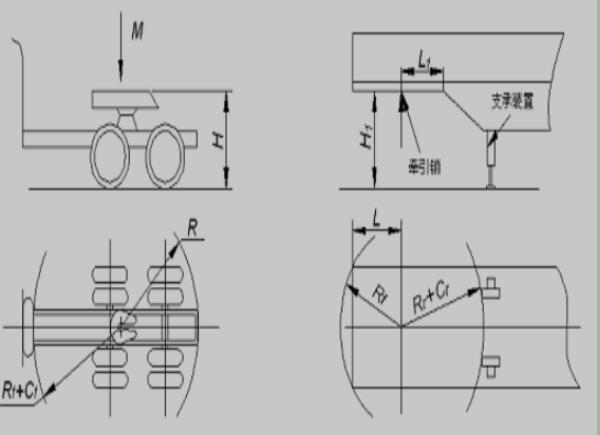

    半掛車和牽引車的聯接尺寸下圖所示，圖中H為牽引座無負荷時接合面離地高度；H 1為支承裝置起升后半掛車結合面離地最小值；Cf、Cr不小于70mm。M不小于8.5t的L、Rf、H 、H 1和L1值適用于半后軸牽引車，也適用于雙軸牽引車。

半掛車和牽引車的聯接尺寸

半掛車和牽引車的聯接尺寸

表2-1  半掛車連接裝置互換尺寸

M(t)

L最大

Rf最大

Rr最大

H(mm)

H1（mm）

L1（mm）

≤ 4

800

1400

1310

1130~1160

1080~1110

550

＞ 4～6.5

900

1540

1470

1130~1187

1080~1137

550

＞ 6.5～8.5

1000

1600

1550

1187~1226

1137~1176

750

＞ 8.5～10

1000

1600

1667

1226~1315

1176~1265

750

＞10～17

1200

2000

1900

1250~1400

1200~1350

750

＞ 17

1600

2050

2200

不大于1400

不大于1350

750

    一、半掛車的前回轉半徑和牽引車的間隙半徑
半掛車的前回轉半徑Rf是指牽引銷中心至半掛車前端最遠點水平面內投影的距離。牽引車的間隙半徑Rf Cf是指牽引座中心至駕駛室后圍或備胎架（或其它福建，如空濾器等）的最近水面內投影的距離。為了保證半掛車和牽引車在運行中不產生干涉，一般要求（Rf Cf）-Rf ≥ 150 mm 。
    二、半掛車的間隙半徑和牽引銷的后回轉半徑
半掛車的間隙半徑Rr Cr是指牽引銷中心至支承裝置上最近點水平面內投影的距離。牽引車的后回轉半徑R是指牽引座中心至牽引車車架后端最遠點水平面內投影的距離。一般要求（Rr Cr）-R ＞ 70 mm 。
     三、半掛車的前懸距離
半掛車的前懸距離L是指半掛車牽引銷中心至半掛車最前端水平面內投影的距離。
     四、半掛車相對于牽引車的前俯角和后仰角

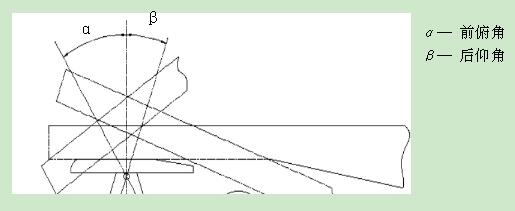

前俯角和后仰角如下圖所示。
半掛車和牽引車的聯接
    前俯角α是指半掛車前端最外點和牽引車車架相碰時，半掛車和牽引車在縱向平面內的相對夾角；后仰角β是指變截面前的縱梁下翼板和牽引車尾端相碰是在縱向平面內的相對夾角。
    通常前俯角α= 7o～14o，道路條件好時，取小值，道路條件差時，取大值。后仰角對于普通公路運輸β= 8o～10o，對于越野運輸β=15o左右。
